- A csomag tartalma:
- ATHOS VELETA kompozit lengőkapu
- Teakfából készült kompozit lécek és alumínium keret
- Motoros, dugattyúkkal, akár 300 kg-ig

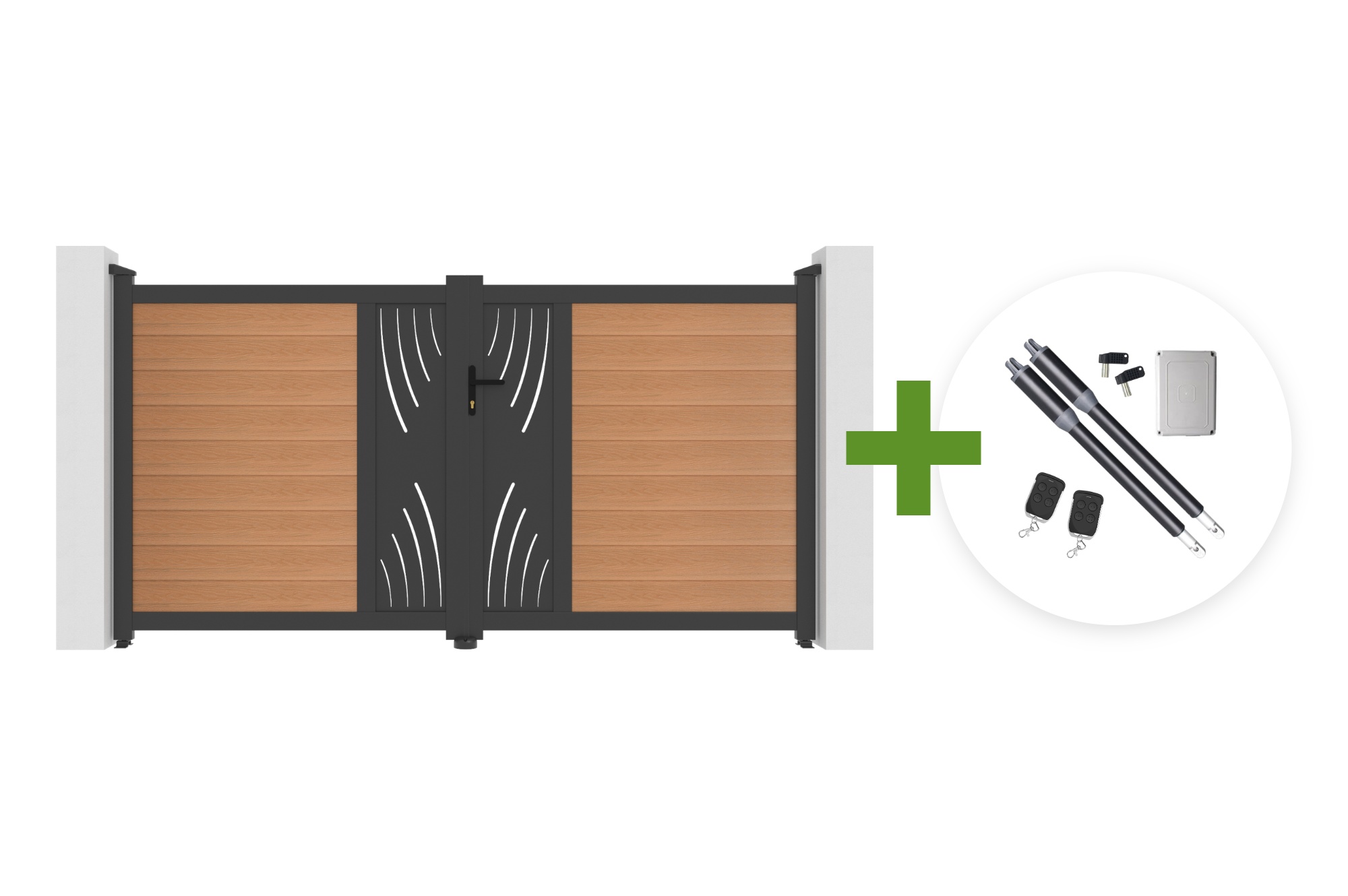

ATHOS VELETA 3m, 160cm magas tömörfa kompozit szárnyaskapu teakfából, alumínium kerettel + RANGER B150 motorral
PAC-004940
406568 FtTVA 10% ✓
- A csomag tartalma:
- ATHOS VELETA kompozit lengőkapu
- Teakfából készült kompozit lécek és alumínium keret
- Motoros, dugattyúkkal, akár 300 kg-ig
Biztonságos fizetés
Szállítás 5 napon belül
Ingyenes szállítás
ATHOS VELETA 3m, 160cm magas tömörfa kompozit szárnyaskapu teakfából, alumínium kerettel + RANGER B150 motorral
406568 Ft
Leírás
ATHOS VELETA 3m magas, 160cm magas teakfa szárnyaskapu alumínium kerettel, kompozit fából, 3m széles kialakítással és alumínium kerettel
Ez az ATHOS fahatású lengőkapu stílusos betéttel rendelkezik, amely védi a hozzáférést és korlátozza a külső kilátást. A kompozit anyag meleg megjelenést biztosít festés vagy rendszeres karbantartás nélkül. A Qualicoat tanúsítvánnyal rendelkező porszórt alumínium keretnek köszönhetően a teljes szerkezet merevséget, korrózióállóságot és egységes megjelenést biztosít …
RANGER B150 nyílókapu motor
A RANGER B150 lineáris aktuátor ideális legfeljebb 4 méter hosszú és 300 kg súlyú (azaz 2 méteres és szárnyanként maximum 150 kg súlyú) lengőkapuk automatizálására.
Kifejezetten lengőkapukhoz tervezett lineáris aktuátor rendszer lehetővé teszi bármilyen típusú lengőkapu automatizálását, legyen az új vagy meglévő, vasból, alumíniumból, …
ATHOS VELETA 3m magas, 160cm magas teakfa szárnyaskapu alumínium kerettel, kompozit fából, 3m széles kialakítással és alumínium kerettel
Ez az ATHOS fahatású lengőkapu stílusos betéttel rendelkezik, amely védi a hozzáférést és korlátozza a külső kilátást. A kompozit anyag meleg megjelenést biztosít festés vagy rendszeres karbantartás nélkül. A Qualicoat tanúsítvánnyal rendelkező porszórt alumínium keretnek köszönhetően a teljes szerkezet merevséget, korrózióállóságot és egységes megjelenést biztosít az évszakok során.
A kompozit lécek rostokat és gyantát kombinálnak a vetemedés és a vízfelvétel minimalizálása érdekében. A kompozit anyag meggyőző fahatást kínál festés, pác vagy rovarirtó kezelés nélkül. A porszórt bevonat Qualicoat tanúsítványa garantálja a kültéri használatra alkalmas felületet. Segít az alumínium keretnek megőrizni megjelenését és szilárdságát az időjárási körülmények ellenére.

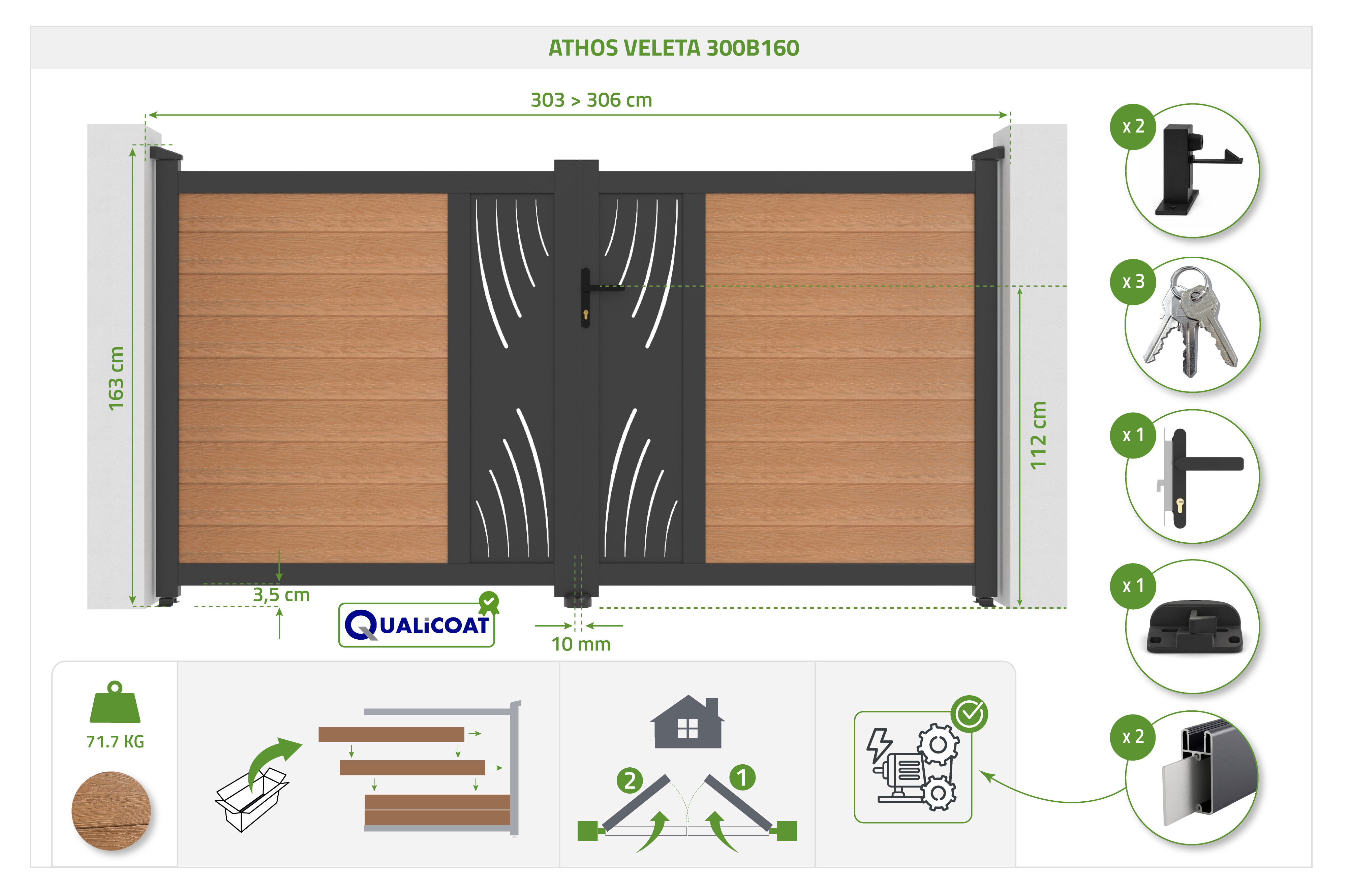

Anyag: Porszórt alumínium keret (Qualicoat), kompozit fa betét és dekoratív alumínium panelek
Szín: Teakfa
Méretek: 300 x 155 cm
Minimális oszlopmagasság: 175 cm
Oszlopok közötti távolság: 303-306 cm
Szélállóság: 100 km/h
Nettó súly: 71,7 kg
- 4 db porszórt alumínium oszlop (80 × 45 × 2 mm)
- 4 db porszórt alumínium keresztléc (80 × 35 × 2 mm)
- 2 db megerősített alsó keresztléc a motorizáláshoz (3 mm vastag)
- 2 db dekoratív alumínium lemez (3 mm vastag)
- 18 db kompozit faléc (158 × 16 mm, 3,9 mm vastag)
- 2 db felső zsanér
- 2 db alsó zsanér
- 2 db oldalsó ütköző
- 1 db középső ütköző
- 1 db hengerzár
- 1 db fekete kilincs
- 3 db kulcs
- Zárósapkák
- Csavarok
A kompozit lengőkapuk egyik fő előnye a stabilitás. A kompozit lécek nagyon kevés nedvességet szívnak fel, és korlátozzák a fa szerkezet elrendezését megzavaró mozgást. Meleg megjelenést biztosítanak a rothadás veszélye nélkül. A porszórt alumínium keret ezt a tartósságot merevségével és a külső elemekkel szembeni ellenállásával egészíti ki. Az eredmény ideális olyan projektekhez, ahol az anyag állaga ugyanolyan fontos, mint a megjelenése.
A fahatású kapu tisztítása gyors és egyszerű: mindössze egy nem súroló szivacsra, vízre és egy kevés pH-semleges szappanra van szükség. Az öblítés megakadályozza a lerakódások kialakulását a léceken és a porszórt alumíniumon. Nincs szükség felületvédő, pác vagy vízlepergető kezelés alkalmazására. Heves esőzés vagy pollen után egy gyors öblítés megakadályozza a lerakódások felhalmozódását.
Ehhez a termékhez
Egyértelmű utasítások
Gyors és egyszerű összeszerelés
A termékkel kapcsolatos összes szükséges információt a műszaki adatokban találja.
Töltse le az utasításokatRANGER B150 nyílókapu motor
A RANGER B150 lineáris aktuátor ideális legfeljebb 4 méter hosszú és 300 kg súlyú (azaz 2 méteres és szárnyanként maximum 150 kg súlyú) lengőkapuk automatizálására.
Kifejezetten lengőkapukhoz tervezett lineáris aktuátor rendszer lehetővé teszi bármilyen típusú lengőkapu automatizálását, legyen az új vagy meglévő, vasból, alumíniumból, PVC-ből vagy fából készült.
Egyszerű és diszkrét kialakítása könnyen használható elektromos kaput biztosít anélkül, hogy veszélyeztetné a kapu esztétikáját, vagy elvonná a figyelmet az ingatlan külsejéről.
Ez az aktuátor rendszer két lineáris aktuátor karból áll, amelyek mindegyike a kapu egy-egy szárnyának automatizálására szolgál. Az aktuátorokban lévő dugattyúk kinyúlnak a kapu zárásához, nyitáskor pedig visszahúzódnak.
A világos és részletes telepítési utasításokkal gyorsan és egyszerűen automatizálhatja kapuját! Telepítési útmutatónkat úgy terveztük, hogy lépésről lépésre vezesse Önt, biztosítva az automatizálási rendszer megfelelő működését, világos utasításokat és illusztrációkat használva a könnyebb megértés érdekében.
Ha segítségre van szüksége, vagy bármilyen nehézségbe ütközik, Casanoov műszaki csapatunk készséggel áll rendelkezésére.
Meghívjuk Önt, hogy tekintse meg oktatóvideónkat is, amely a termékoldal alján, a „Videók” fül alatt érhető el.
Ez a videó kifejezetten azért készült, hogy végigvezesse Önt a motor telepítésének minden egyes lépésén.
- 2 motor 24 voltos/40 wattos tápegységgel
- Egy vezérlődoboz
- Egy központi kapuütköző
- 2 oszloprögzítő konzol, amelyek lehetővé teszik a különböző nyitási szögek beállítását
- 2 rögzítőkonzol a motor lengőkapuhoz rögzítéséhez
- 2 négygombos távirányító védőburkolattal (elemekkel együtt)
- Csavarkészlet a motor oszlopokhoz/oszlopokhoz, a vezérlődobozhoz és az ütközőhöz való rögzítéséhez
A B150 motorhoz nem tartozó tartozékok:
- LED villogó lámpa (a "Motoros tartozékok" kategóriánkban kapható)
- Fotocellák (a "Motoros tartozékok" kategóriánkban kapható)
- Csavarok a motor kapuhoz rögzítéséhez.
Ezeket a csavarokat minden kaputípushoz hozzá kell igazítani, és a vastagsága alapján kell kiválasztani.
Casanoov nyílókapuk esetén a motorkarokat 8 és 12 mm hosszú Rivkle típusú vakszegecsekkel javasoljuk rögzíteni. A rögzítőkonzolt az erre a célra tervezett megerősített lécekre kell helyezni minden nyíló- és gyalogoskapuinkon.
A RANGER B150 motor jellemzői:
- Befelé és kifelé nyitás
- 90° és 110° közötti nyitási szög
- A nyitási szöget a telepítési feltételek határozzák meg. (Az összes telepítési utasítást megtalálja a kézikönyvben, amely ingyenesen letölthető a termékoldalról)
- Behúzott termék hossza: 80 cm
- Nyitott termék hossza: 106 cm
- Kar munkahossza: 35 cm
- Kar nyitási sebessége: 1,6 cm/másodperc, vagy körülbelül 22 másodperc
- Belső forgási sebesség: 200 RPM (fordulat/perc)
- A nyitási teljesítmény a lágy nyitás és zárás üzemmóddal állítható
- A nyitási és zárási sebesség, valamint a meghajtási teljesítmény 20 különböző pozícióba állítható
- Nyitás után a kapu automatikusan bezáródhat a kiválasztott időintervallum szerint 0 és 99 másodperc között
- Gyalogos üzemmód: Kiválaszthatja, hogy csak a két kapuszárny egyikét nyissa ki
- Esővédelmi osztály: IP 55
- Motoronkénti súly: 13 kg
- Üzemi hőmérséklet: -45°C és +50°C között
- Tolóerő: 2090N és 2190N között
- Elektromos csatlakozási teljesítmény a ház és a motor között: 20VAC±10% / 110VAC±10%
- Automatikus leállítás funkció: Ha a kapu akadályba ütközik, a kapu nyitása vagy zárása automatikusan leáll.
Külső, 24 V-os tápellátású tartozékokat is csatlakoztathat, például: fotocellákat, villogó lámpát, tartalék akkumulátort, mágneses vagy elektromos zárat, nyomógombot.
A kapuütközőt akkor kell használnia, ha kézi kapuhoz lengőkapu-ütközővel rendelkezik. Amikor motorizálja a lengőkaput, ügyeljen arra, hogy a központi ütköző ne tartsa azt. A motor felelős a lengőkapu zárásáért és rögzítéséért.
Telepítési tippek:
Mindig ellenőrizze, hogy a telepítési távolságok a telepítési táblázatban megadott tartományokon belül vannak-e. A telepítési távolságok határozzák meg a kapu nyitási szögét.
Ha bármilyen problémába ütközik, Casanoov műszaki csapatunk készséggel áll rendelkezésére.
Ehhez a termékhez
Egyértelmű utasítások
Gyors és egyszerű összeszerelés
A termékkel kapcsolatos összes szükséges információt a műszaki adatokban találja.
Töltse le az utasításokatTechnikai sajátosságok
-
Tartozékok biztosítottak
Köszi
-
Záró rendszer
Hengerzár
-
Felső befejező burkolat
Köszi
-
Kompatibilis oszloptávolság
303-306 cm
-
Szín
Teck
-
Végső
QUALICOAT
-
Magasság
163 cm
-
Szélesség
301 cm
-
Keret anyaga
Alumínium
-
Fő anyag
Kompozit fa
-
Kompatibilis motorizáció
Köszi
-
Nyitási irány
A ház felé
-
Nyitási rendszer
Lengőkapu
-
Kitöltés típusa
Félig áttört
-
Forgó rendszer
Golyóscsapágy
-
Az oszlopok / kereszttartók összeszerelése
Önfúró csavarok
-
Dugó
2
-
Központi megálló
Köszi
-
A fogantyúk színe
Fekete
-
Operációs játék
30 mm
-
Penge szakasz
158*16 mm
-
Összegek szakasz
80*45 mm
-
Alvó rész
80*35 mm
-
Összeszerelési idő
8 h
-
Kompatibilis motortípus
Csuklós kar és emelők
-
Zár típusa
Kulcsok (3)
-
Penge vastagsága
3.9 mm
-
Az oszlopok vastagsága
2 mm
-
Talpvastagság
2 mm
-
Csúszó kivitelben kapható
Nem
-
Jogosultság 10 éves garancia hosszabbítás
Nem
-
Jogosultság 5 év garancia hosszabbítás
Nem
-
Garancia
2 an(s)
-
Minimális oszlopmagasság
175 cm
-
Fogantyú anyag
Alumínium
-
Telepítési útmutató
Köszi
-
Az alsó zsanérok száma
2
-
A felső zsanérok száma
2
-
Összeszerelésre javasolt személyek száma
2
-
Szélállóság
100 km/h
-
Kötelező pillérszakasz
15*15 cm
-
Ügy méret
25,5 x 18 x 8 cm
-
A mechanizmus típusa
Repülő hengerek
-
Kapukkal kompatibilis
Alumínium, PVC, fa, vas
-
Erő
24 V
-
Tápfeszültség
220VAC±10%/110VAC±10%
-
Elnyelt teljesítmény
40 W
-
Áramerősség
1.67 A
-
Névleges üzemi tolóerő
2090 Nm
-
Maximális tolóerő
2190 Nm
-
A kar forgási sebessége fordulat/percben
200 tr/min
-
A kar sebessége centiméter per másodpercben
1,6 cm/s
-
Nyitvatartási idő
körülbelül 22 másodperc.
-
Maximális méret levélenként
2 m
-
Maximális tömeg levélenként
150 kg
-
A kapu súlya ig
300 kg
-
Motor esővédelem
IP55
-
Üzemi hőmérséklet
-45°C to +50°C
-
Minimális nyitási szög
90 °
-
Maximális nyitási szög
110 °
-
Zárt kar hossza
80 cm
-
Nyitott kar hossza
106 cm
-
Manuális feloldás
Köszi
-
Programozható automatikus zárás nyitás után
Köszi
-
Fokozatos nyitás/zárás
Köszi
-
A nyitási és zárási sebesség beállítása
Köszi
-
Társtulajdonosi mód
Köszi
-
Akadályészlelés
Köszi
-
Részleges gyalogos nyitás
Köszi
-
Fotocella kompatibilis
Köszi
-
Villogó fénnyel kompatibilis
Köszi
-
Külső akkumulátor kompatibilis
Köszi
-
Billentyűzet kompatibilis
Köszi
-
Kulcszár kompatibilis
Köszi
-
A mellékelt távirányítók száma
2
-
A távirányító gombjainak száma
4
-
A csatlakoztatható távirányítók maximális száma
30
-
Elektronikus doboz elektronikus kártyával
Beleértve
-
Az oszlopra szerelhető konzolok mellékelve
Köszi
-
Kapu tartókonzolok mellékelve
Köszi
-
Rögzítési tartozékok mellékelve
Köszi
-
A központi kapu megállója benne van
Köszi
-
Csavarok mellékelve
Köszi
-
Infravörös fotocellák mellékelve x2
Nem
-
LED villogó lámpa mellékelve
Nem
-
Bruttó súly
13 kg
-
Telepítési útmutató
Köszi
-
Összeszerelési idő
4 h
-
Összeszerelésre javasolt személyek száma
2
-
Garancia
2 an(s)
-
Jogosultság 5 év garancia hosszabbítás
Nem
-
Jogosultság 10 éves garancia hosszabbítás
Nem
