- A csomag tartalma:
- ATHOS ARLBERG kompozit lengőkapu
- Teakfából készült kompozit lécek és alumínium keret
- Motoros, dugattyúkkal, akár 300 kg-os teherbírással
ATHOS ARLBERG 3,5 m-es tömörfa lengőkapu, 140 cm magas, teakfából, alumínium kerettel + RANGER B150 motorral
PAC-004944
406568 FtTVA 10% ✓
- A csomag tartalma:
- ATHOS ARLBERG kompozit lengőkapu
- Teakfából készült kompozit lécek és alumínium keret
- Motoros, dugattyúkkal, akár 300 kg-os teherbírással
Biztonságos fizetés
Szállítás 5 napon belül
Ingyenes szállítás
ATHOS ARLBERG 3,5 m-es tömörfa lengőkapu, 140 cm magas, teakfából, alumínium kerettel + RANGER B150 motorral
406568 Ft
Leírás
ATHOS ARLBERG 3,5 m magas, 140 cm-es teakfa kompozit szárnyaskapu alumínium kerettel
Ez az ATHOS kompozit lengőkapu stílusos kapumegoldás olyan bejáratokba, ahol a magánélet és a megbízhatóság kiemelkedő fontosságú. A fahatású felület természetes megjelenést biztosít a rosszul karbantartott faanyagnál előforduló rothadás vagy repedés nélkül. A Qualicoat tanúsítvánnyal rendelkező porszórt alumínium keret merev és tartós alapot biztosít.
…
RANGER B150 nyílókapu motor
A RANGER B150 lineáris aktuátor ideális legfeljebb 4 méter hosszú és 300 kg súlyú (azaz 2 méteres és szárnyanként maximum 150 kg súlyú) lengőkapuk automatizálására.
Kifejezetten lengőkapukhoz tervezett lineáris aktuátor rendszer lehetővé teszi bármilyen típusú lengőkapu automatizálását, legyen az új vagy meglévő, vasból, alumíniumból, …
ATHOS ARLBERG 3,5 m magas, 140 cm-es teakfa kompozit szárnyaskapu alumínium kerettel
Ez az ATHOS kompozit lengőkapu stílusos kapumegoldás olyan bejáratokba, ahol a magánélet és a megbízhatóság kiemelkedő fontosságú. A fahatású felület természetes megjelenést biztosít a rosszul karbantartott faanyagnál előforduló rothadás vagy repedés nélkül. A Qualicoat tanúsítvánnyal rendelkező porszórt alumínium keret merev és tartós alapot biztosít.
A kompozit betét duzzanat, repedés vagy rothadás nélkül ellenáll a külső igénybevételeknek. Meleg fa megjelenése és a porszórt alumínium keret kulcsfontosságú szerkezeti szerepet játszik: stabilizálja a léceket, ellenáll a korróziónak és biztosítja a sima működést.

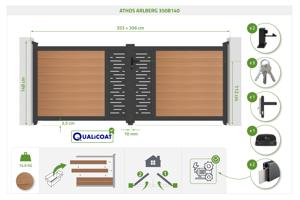

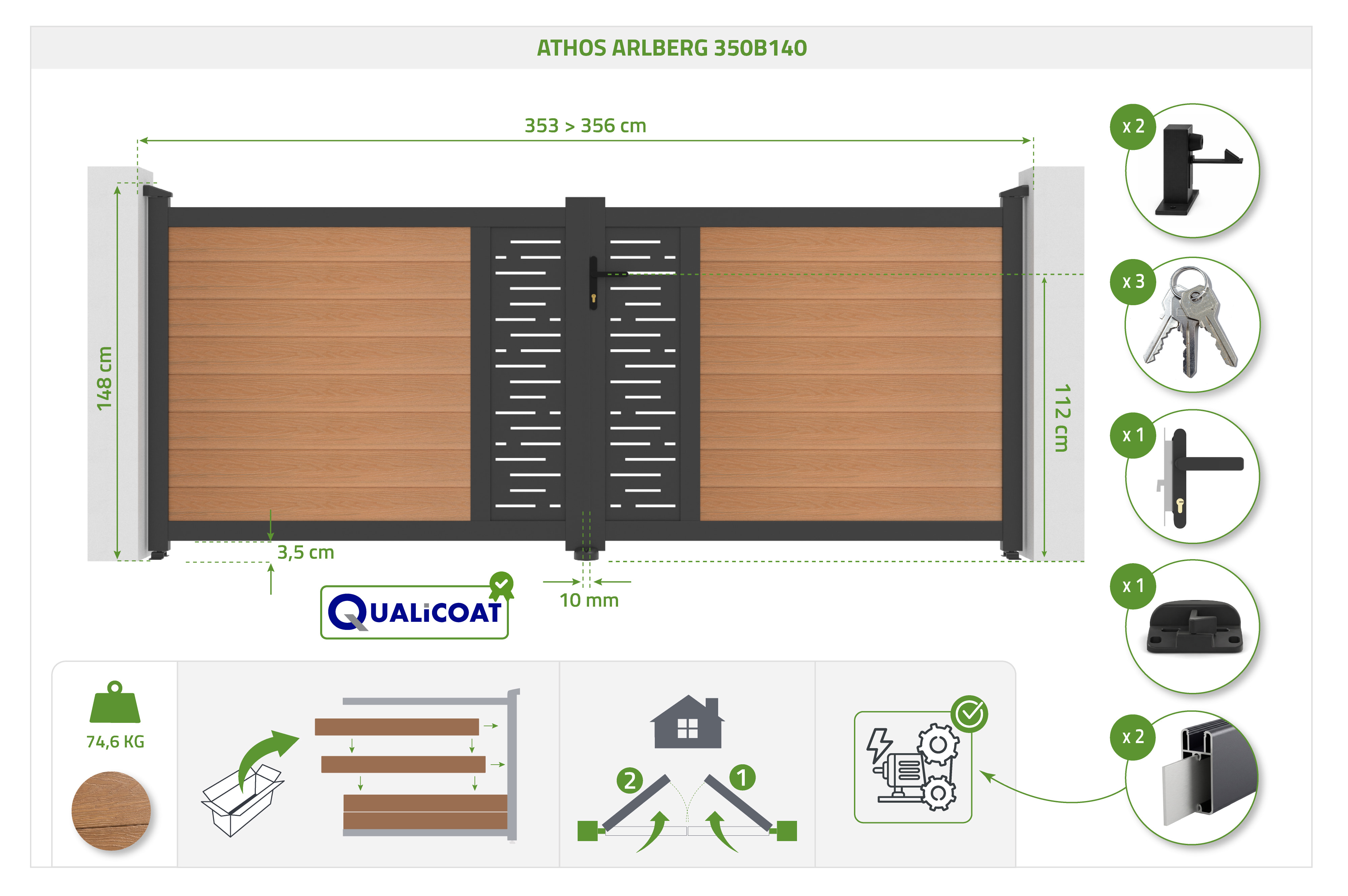

Anyag: Porszórt alumínium keret (Qualicoat), kompozit fa betét és dekoratív alumínium panelek
Szín: Teak
Méretek: 350 x 140 cm
Minimális oszlopmagasság: 160 cm
Oszlopok közötti távolság: 353-356 cm
Szélállóság: 100 km/h
Nettó tömeg: 74,6 kg
- 4 db porszórt alumínium oszlop (80 × 45 × 2 mm)
- 4 db porszórt alumínium keresztléc (80 × 35 × 2 mm)
- 2 db megerősített alsó keresztléc a motorizáláshoz (3 mm vastag)
- 2 db dekoratív alumínium lemez (3 mm vastag)
- 16 db kompozit faléc (158 × 16 mm, 3,9 mm vastag)
- 2 db felső zsanér
- 2 db alsó zsanér
- 2 db oldalsó ütköző
- 1 db középső ütköző
- 1 db hengerzár
- 1 db fekete kilincs
- 3 db kulcs
- Zárósapkák
- Csavarok
Egy kompozit lengőkapu kiválasztása azt jelenti, hogy a fa megjelenését élvezheti a kapcsolódó karbantartás nélkül. A kompozit lécek ellenállnak az időjárás viszontagságainak és sima felületet biztosítanak. A Qualicoat tanúsítvánnyal rendelkező alumínium biztosítja a keret merevségét és a tartós korrózióvédelmet. Ez a kombináció minimalizálja a vetemedést és biztosítja a megbízható működést évekig. Az elv ugyanaz marad: a stabil záródást előnyben kell részesíteni az igényes anyaggal szemben.
A kompozit kapu karbantartásához a legtöbb esetben elegendő tiszta vízzel és puha szivaccsal történő lemosás. Makacsabb foltok esetén semleges szappan használható, majd alaposan öblíthető. Az alumínium keretet ugyanígy kell tisztítani. A felületek megőrzése érdekében kerülni kell a súrolószereket, oldószereket és nagynyomású tisztítószereket. A legjobb árnyékban, hűvös felületen dolgozni, hogy elkerüljük a száradási foltokat.
Ehhez a termékhez
Egyértelmű utasítások
Gyors és egyszerű összeszerelés
A termékkel kapcsolatos összes szükséges információt a műszaki adatokban találja.
Töltse le az utasításokatRANGER B150 nyílókapu motor
A RANGER B150 lineáris aktuátor ideális legfeljebb 4 méter hosszú és 300 kg súlyú (azaz 2 méteres és szárnyanként maximum 150 kg súlyú) lengőkapuk automatizálására.
Kifejezetten lengőkapukhoz tervezett lineáris aktuátor rendszer lehetővé teszi bármilyen típusú lengőkapu automatizálását, legyen az új vagy meglévő, vasból, alumíniumból, PVC-ből vagy fából készült.
Egyszerű és diszkrét kialakítása könnyen használható elektromos kaput biztosít anélkül, hogy veszélyeztetné a kapu esztétikáját, vagy elvonná a figyelmet az ingatlan külsejéről.
Ez az aktuátor rendszer két lineáris aktuátor karból áll, amelyek mindegyike a kapu egy-egy szárnyának automatizálására szolgál. Az aktuátorokban lévő dugattyúk kinyúlnak a kapu zárásához, nyitáskor pedig visszahúzódnak.
A világos és részletes telepítési utasításokkal gyorsan és egyszerűen automatizálhatja kapuját! Telepítési útmutatónkat úgy terveztük, hogy lépésről lépésre vezesse Önt, biztosítva az automatizálási rendszer megfelelő működését, világos utasításokat és illusztrációkat használva a könnyebb megértés érdekében.
Ha segítségre van szüksége, vagy bármilyen nehézségbe ütközik, Casanoov műszaki csapatunk készséggel áll rendelkezésére.
Meghívjuk Önt, hogy tekintse meg oktatóvideónkat is, amely a termékoldal alján, a „Videók” fül alatt érhető el.
Ez a videó kifejezetten azért készült, hogy végigvezesse Önt a motor telepítésének minden egyes lépésén.
- 2 motor 24 voltos/40 wattos tápegységgel
- Egy vezérlődoboz
- Egy központi kapuütköző
- 2 oszloprögzítő konzol, amelyek lehetővé teszik a különböző nyitási szögek beállítását
- 2 rögzítőkonzol a motor lengőkapuhoz rögzítéséhez
- 2 négygombos távirányító védőburkolattal (elemekkel együtt)
- Csavarkészlet a motor oszlopokhoz/oszlopokhoz, a vezérlődobozhoz és az ütközőhöz való rögzítéséhez
A B150 motorhoz nem tartozó tartozékok:
- LED villogó lámpa (a "Motoros tartozékok" kategóriánkban kapható)
- Fotocellák (a "Motoros tartozékok" kategóriánkban kapható)
- Csavarok a motor kapuhoz rögzítéséhez.
Ezeket a csavarokat minden kaputípushoz hozzá kell igazítani, és a vastagsága alapján kell kiválasztani.
Casanoov nyílókapuk esetén a motorkarokat 8 és 12 mm hosszú Rivkle típusú vakszegecsekkel javasoljuk rögzíteni. A rögzítőkonzolt az erre a célra tervezett megerősített lécekre kell helyezni minden nyíló- és gyalogoskapuinkon.
A RANGER B150 motor jellemzői:
- Befelé és kifelé nyitás
- 90° és 110° közötti nyitási szög
- A nyitási szöget a telepítési feltételek határozzák meg. (Az összes telepítési utasítást megtalálja a kézikönyvben, amely ingyenesen letölthető a termékoldalról)
- Behúzott termék hossza: 80 cm
- Nyitott termék hossza: 106 cm
- Kar munkahossza: 35 cm
- Kar nyitási sebessége: 1,6 cm/másodperc, vagy körülbelül 22 másodperc
- Belső forgási sebesség: 200 RPM (fordulat/perc)
- A nyitási teljesítmény a lágy nyitás és zárás üzemmóddal állítható
- A nyitási és zárási sebesség, valamint a meghajtási teljesítmény 20 különböző pozícióba állítható
- Nyitás után a kapu automatikusan bezáródhat a kiválasztott időintervallum szerint 0 és 99 másodperc között
- Gyalogos üzemmód: Kiválaszthatja, hogy csak a két kapuszárny egyikét nyissa ki
- Esővédelmi osztály: IP 55
- Motoronkénti súly: 13 kg
- Üzemi hőmérséklet: -45°C és +50°C között
- Tolóerő: 2090N és 2190N között
- Elektromos csatlakozási teljesítmény a ház és a motor között: 20VAC±10% / 110VAC±10%
- Automatikus leállítás funkció: Ha a kapu akadályba ütközik, a kapu nyitása vagy zárása automatikusan leáll.
Külső, 24 V-os tápellátású tartozékokat is csatlakoztathat, például: fotocellákat, villogó lámpát, tartalék akkumulátort, mágneses vagy elektromos zárat, nyomógombot.
A kapuütközőt akkor kell használnia, ha kézi kapuhoz lengőkapu-ütközővel rendelkezik. Amikor motorizálja a lengőkaput, ügyeljen arra, hogy a központi ütköző ne tartsa azt. A motor felelős a lengőkapu zárásáért és rögzítéséért.
Telepítési tippek:
Mindig ellenőrizze, hogy a telepítési távolságok a telepítési táblázatban megadott tartományokon belül vannak-e. A telepítési távolságok határozzák meg a kapu nyitási szögét.
Ha bármilyen problémába ütközik, Casanoov műszaki csapatunk készséggel áll rendelkezésére.
Ehhez a termékhez
Egyértelmű utasítások
Gyors és egyszerű összeszerelés
A termékkel kapcsolatos összes szükséges információt a műszaki adatokban találja.
Töltse le az utasításokatTechnikai sajátosságok
-
Tartozékok biztosítottak
Köszi
-
Felső befejező burkolat
Köszi
-
Végső
QUALICOAT
-
Kompatibilis oszloptávolság
353-356 cm
-
Szín
Teck
-
Fő anyag
Kompozit fa
-
Forgó rendszer
Golyóscsapágy
-
Az oszlopok / kereszttartók összeszerelése
Önfúró csavarok
-
A fogantyúk színe
Fekete
-
Penge vastagsága
3.9 mm
-
Az oszlopok vastagsága
2 mm
-
Talpvastagság
2 mm
-
Magasság
148 cm
-
Minimális oszlopmagasság
160 cm
-
Operációs játék
30 mm
-
Szélesség
351 cm
-
Fogantyú anyag
Alumínium
-
Kompatibilis motorizáció
Köszi
-
Penge szakasz
158*16 mm
-
Összegek szakasz
80*45 mm
-
Alvó rész
80*35 mm
-
Nyitási irány
A ház felé
-
Kompatibilis motortípus
Csuklós kar és emelők
-
Zár típusa
Kulcsok (3)
-
Dugó
2
-
Az alsó zsanérok száma
2
-
A felső zsanérok száma
2
-
Összeszerelésre javasolt személyek száma
2
-
Szélállóság
100 km/h
-
Összeszerelési idő
8 h
-
Keret anyaga
Alumínium
-
Záró rendszer
Hengerzár
-
Nyitási rendszer
Lengőkapu
-
Kitöltés típusa
Félig áttört
-
Központi megálló
Köszi
-
Jogosultság 10 éves garancia hosszabbítás
Nem
-
Jogosultság 5 év garancia hosszabbítás
Nem
-
Garancia
2 an(s)
-
Telepítési útmutató
Köszi
-
Csúszó kivitelben kapható
Nem
-
Kötelező pillérszakasz
15*15 cm
-
Ügy méret
25,5 x 18 x 8 cm
-
A mechanizmus típusa
Repülő hengerek
-
Kapukkal kompatibilis
Alumínium, PVC, fa, vas
-
Erő
24 V
-
Tápfeszültség
220VAC±10%/110VAC±10%
-
Elnyelt teljesítmény
40 W
-
Áramerősség
1.67 A
-
Névleges üzemi tolóerő
2090 Nm
-
Maximális tolóerő
2190 Nm
-
A kar forgási sebessége fordulat/percben
200 tr/min
-
A kar sebessége centiméter per másodpercben
1,6 cm/s
-
Nyitvatartási idő
körülbelül 22 másodperc.
-
Maximális méret levélenként
2 m
-
Maximális tömeg levélenként
150 kg
-
A kapu súlya ig
300 kg
-
Motor esővédelem
IP55
-
Üzemi hőmérséklet
-45°C to +50°C
-
Minimális nyitási szög
90 °
-
Maximális nyitási szög
110 °
-
Zárt kar hossza
80 cm
-
Nyitott kar hossza
106 cm
-
Manuális feloldás
Köszi
-
Programozható automatikus zárás nyitás után
Köszi
-
Fokozatos nyitás/zárás
Köszi
-
A nyitási és zárási sebesség beállítása
Köszi
-
Társtulajdonosi mód
Köszi
-
Akadályészlelés
Köszi
-
Részleges gyalogos nyitás
Köszi
-
Fotocella kompatibilis
Köszi
-
Villogó fénnyel kompatibilis
Köszi
-
Külső akkumulátor kompatibilis
Köszi
-
Billentyűzet kompatibilis
Köszi
-
Kulcszár kompatibilis
Köszi
-
A mellékelt távirányítók száma
2
-
A távirányító gombjainak száma
4
-
A csatlakoztatható távirányítók maximális száma
30
-
Elektronikus doboz elektronikus kártyával
Beleértve
-
Az oszlopra szerelhető konzolok mellékelve
Köszi
-
Kapu tartókonzolok mellékelve
Köszi
-
Rögzítési tartozékok mellékelve
Köszi
-
A központi kapu megállója benne van
Köszi
-
Csavarok mellékelve
Köszi
-
Infravörös fotocellák mellékelve x2
Nem
-
LED villogó lámpa mellékelve
Nem
-
Bruttó súly
13 kg
-
Telepítési útmutató
Köszi
-
Összeszerelési idő
4 h
-
Összeszerelésre javasolt személyek száma
2
-
Garancia
2 an(s)
-
Jogosultság 5 év garancia hosszabbítás
Nem
-
Jogosultság 10 éves garancia hosszabbítás
Nem
Ügyfeleink kérdései
Minden termékünkre 2 év kereskedelmi garancia vonatkozik.
